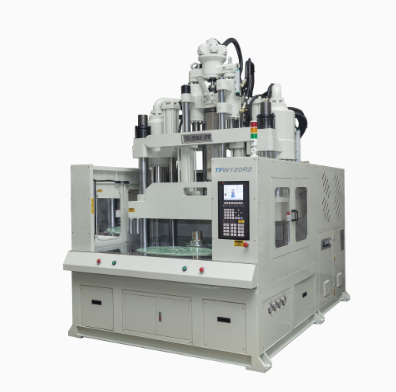

合模是立式專用注塑機其中的一個重要操作部分，無論是操作前還是操作中，都要按正確的操作方式，跟著步驟一步一步來。

1.立式專用注塑機合模操作

  (1)調整好安全電眼高度，使接收端信號燈亮，接收到發射端的光信號。

  (2)將機臺動作狀態置于手動。

  (3)確認成型機之關模相關的限制條件，以下相關條件沒有達到則無法關模。

     ①下頂退止信號（滑板、轉盤型機臺）

     ②定位上止信號（有定位缸型機臺）

     ③移入止信號（有移模、轉盤型機臺）

     ④上頂退止信號（有上頂針配備機臺）

     ⑤安全門關止信號（有安全門配備的機臺）

     ⑥座退止信號（立式合模，臥式射出機臺）

     ⑦機械手信號（有機械手配備機臺）

  (4)調整好機臺關模頁面各段關模的速度，壓力及限制時間（請參考第五章電器系統）。

  (5)調整好機臺關模的低壓，高壓的行程開關位置或關模頁面的位置尺位置（請參考第五章電器系統）。

  (6)按自動開始按鈕，開始合模動作。

2.立式專用注塑機調模操作

  (1)調整安全電眼高度，使接收端能收到發光端的光信號而且指示燈亮。

  (2)將機臺動作狀態置于手動狀態。

  (3)安操作面板的調模鍵，使其指示燈亮。

  (4)確認成型機的關模相關的限制條件要求，同1.(3)相同。

  (5)按關模鍵，進行慢速關模動作（調模）。

特別注意：

調整關模行程開關的原則為：開模停止位置>低壓鎖模位置>高壓鎖模位置
